Integrazione nel CAD

Si tratta di inserire nel proprio sistema CAD di progettazione un file digitale che riporta la geometria dell'oggetto di interesse.

Il processo prevede le seguenti fasi:

1. analisi dell'oggetto e preparazione in funzione delle richieste (ad esempio aree di particolare interesse, posizione del sistema di riferimento, etc, etc..).

2. rilievo del particolare

3. generazione di un file digitale con il sistema di riferimento richiesto comprensivo sia della scansione che delle primitive ()4. viene consegnato un file in formato .STL che contiene la scansione ed un file *.IGES che contiene le primitive (**)

(*) Per esperienza vengono rilevati anche qualche primitiva, ovvero piani, fori, punti che rendono più agevole l'integrazione del file nel sistema CAD.

(**) Ogni sistema CAD ha un suo processo, ma in generale, caricando il file *.IGES ed importando la scansione *.STL potrete avere in un unico file tutte le informazioni acquisite.

Esempi

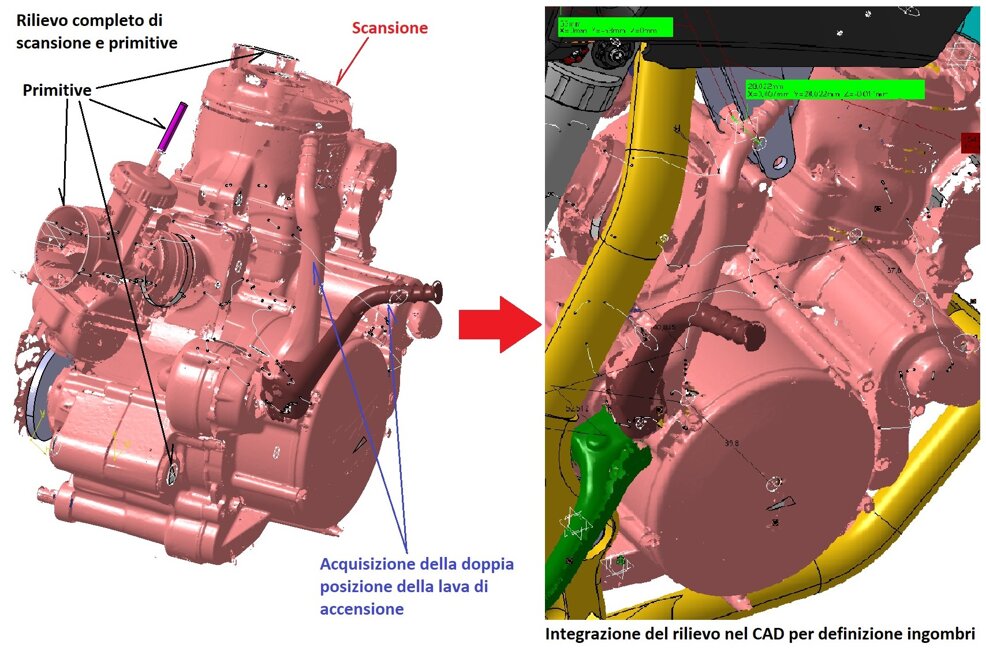

Integrazione motore motociclistico nel progetto CAD-
